ATZGB  2.4G數據透傳模塊
(超小尺寸、遠距離、低功耗、高速率、高靈敏度的2.4G數據透傳模塊)

一、概述
    近年來,隨著網絡和通信技術的發展,人們對無線通信的要求越來越高,短程、低速、廉價的“Zigbee”無線網絡技術逐漸成為人們關注的焦點。Zigbee是一種近距離、低復雜度、低功耗、低數據速率、低成本的雙向無線通信技術或無線網絡技術,主要適合于承載數據流量較小的業務,可嵌入各種設備中,實現無線數據傳輸。
    ZGB-LINK系列解決方案與目前市場上任何其它802.15.4解決方案相較,該方案消耗較少的功率、擁有更高的鏈路預算以及更廣的通信距離。ATZGB是提供2.4G頻段的ZigBee解決方案,它符合IEEE-802.15.4標準以及ZigBee協議,110dB鏈路預算減少系統成本的ZGB-LINK無線設備擁有-101dBm的接收靈敏度和+3dBm的傳輸功率,這使其成為目前市場上所有802.15.4無線設備的高鏈路預算,通過配置,無線速率可以達到2Mbps,是業內傳輸速率高的解決方案。同時ATZGB也提供780M頻段的ZigBee解決方案,它符合IEEE-802.15.4c標準以及ZigBee協議。
    ZGB-LINK系列均采用完全自主知識產權的無線通信協議棧:協議棧網絡拓撲支持星型網、樹型網、鏈型和Mesh網,自主路由,支持鏈路自愈,節點掉網后,自動查找鄰居節點重新入網;協議棧支持整網低功耗,終端節點、路由節點和主協調器節點均可休眠。
    ATZGB模塊為ATZGB數據鏈路通信產品系列(LINK系列)中的超小尺寸模塊,完全可以用于無線傳感器、控制和數據采集中作為數據透明傳輸鏈路,它具有體積小巧、速率高、接口簡單、使用方便等優點。
ATZGB模塊模塊提供了專有的UART口數據透明傳輸功能。


二、主要特點
1、    更遠的通信距離:無外部PA可以達到800m的視距通信距離;
2、    更小的功率消耗:休眠電流低至0.3uA,3dBm發射電流21mA,接收電流15.5mA;
3、    更簡化的專業使用:無需對鏈路層進行任何二次開發,即插即用;
4、    多網絡拓撲支持:星型、樹型、鏈型;
5、    高接收靈敏度:可達-101dBm;
6、    自帶RTC功能,支持整網同步時鐘控制;
7、    超寬工作電壓:DC1.8~3.6V;
8、    提供2線制UART接口,接口電平LVTTL;
9、    支持定時采集、定點采集和連續采集;
10、    定時采集時間長度和時間點可配置;
11、    無線工作頻點可配置:支持2.405~2.485GHz;
12、    多發射功率輸出:-17dBm~+3Bm;
13、    多參數可配置:網絡ID、節點地址、工作模式、IO狀態等;
14、    支持整網所有節點休眠;
15、    自帶網絡診斷功能,報告故障節點地址等信息;
16、    安全認證、AES128數據加密,密鑰可配置;
17、    自動CSMA-CA功能、自動地址過濾功能、自動幀重發/確認功能;
18、    兼容ISM 2.4G頻段802.15.4;
19、    超寬溫度工作范圍:-40~+85℃;
20、    管腳封裝:1.27mm單排針直插封裝

三、射頻指標

參數名稱

數值范圍

單位

說明

工作頻率范圍

769936

MHz

步進1M0.1MHz

頻段數量

4

中國WPAN標準

1

歐盟SRD標準

10

北美ISM標準

頻段間隔

2

MHz

中國WPAN標準

發射功率

-11+10

dBm

可進行16 步調整

接收靈敏度

-110

dBm

PER = 1%

無線速率

201000

kbps



射頻接口阻抗

50

Ohm

單端非平衡輸出



四、工作電源指標

參數名稱

數值范圍

單位

說明

工作電源電壓

1.83.6

V

主工作電壓

工作電流:RX模式

19

mA

工作電壓3V,其他外設關閉

工作電流:TX模式

29

mA

工作電壓3V,其他外設關閉

休眠電流

0.5

uA

RTC關閉,小系統

3

uA

RTC開啟,小系統



五、結構指標

參數名稱

數值范圍

單位

說明

外型尺寸

11*19*3

mm



接口排針間隔

127

mm



工作溫度范圍

-4085



工作濕度范圍

095%



非凝結



六、管腳說明

1、VCC電源管腳
模塊供電輸入,允許輸入直流電壓范圍為:1.8V~3.6V。
2、GND電源管腳
模塊的電源地。
3、RXD通信管腳
模塊的UART-RXD接口,輸入管腳,與外部控制器的TXD管腳相連接,接口電平為0~0.9*VCC。
4、TXD通信管腳
模塊的UART-TXD接口,輸出管腳,與外部控制器的RXD管腳相連接,接口電平為0~0.9*VCC。
5、SLEEP_CTL管腳
當管腳電平第一次跳變時,模塊進入休眠狀態,當管腳電平再次跳變時,模塊進入正常工作模式
6、STUTAS管腳
當模塊有串口數據收發時(即有數據與串口通信時,不包括模塊在配置模式),此管腳電平變為低電平(若接LED則表現為燈點亮)。收發完畢后管腳變為高平。

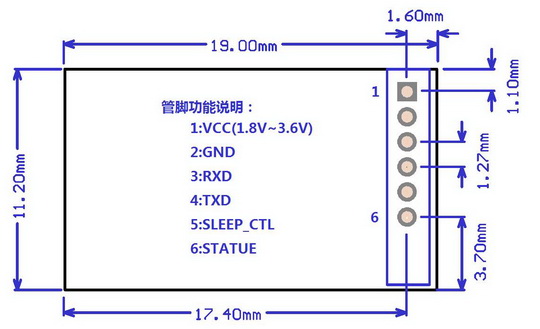

七、外形尺寸
