自主設計的單片機學習板，屬于51單片機。

本學習板不僅演示了單片機常用的功能：
GPIO控制
中斷處理
定時器
按鍵
串口

還具有一般單片機學習板沒有的新功能，包括：
1，彩色TFT液晶屏控制（2.0inch，176x220象素，65K色）
   通常單片機都是使用黑白屏。
   彩色液晶屏顏色豐富、圖像逼真，可以大大提高產品形象。而且體積小、分辨率高。
2，觸摸屏控制
   手寫觸摸可以提供更加人性化的人機交互界面。
3，NandFlash的讀寫、擦除（128MByte）
   和單片機常用的EEPROM、NorFlash相比，NandFlash不僅提供海量存儲而且存取速度快、價格便宜等優點，存儲大量的圖片、字庫、數據等。
   對NandFlash的控制，我們采用總線方式，比一般用GPIO或者SPI接口控制更快更方便，特別適合MCU51，STM32等。

附：NandFlash、NorFlash、EEPROM比較：

	Nand Flash	Nor Flash	EEPROM
容量密度	大	中等	小
總線	GPIO模擬，80總線，只需2個地址線	GPIO模擬，80總線，地址線視容量決定，51下只有64K	GPIO模擬、IIC、SPI等
訪問速度	快，塊操作	快，可以直接尋址	慢
性價比	高	中等	低
應用	主要在ARM9等方案中應用，主要用于大量文件存儲，比如U盤	在單片機中用于程序部分	用于小量數據存儲
趨勢	Nand Flash將是主流	低端嵌入式領域	低端嵌入式領域

程序通過串口下載，提供下載程序。
調試以及數據下載（比如下載顯示圖片）可以通過串口，提供本店自主開發的串口工具。

提供全套單片機軟件平臺，該軟件基于本店技術人員開發的的實用單片機系統MS3。
MS3是一套針對MCU51的開發平臺，借簽了VC編程的消息機制，把各個功能有效的組織起來。
RTOS的系統時鐘，實現高效的按鍵掃描，執行例行程序。
軟件定時器可以實現多個定時器，實現偽任務，特別適合觸摸屏功能。
該系統曾在21ic、老古等網站下載程序中下載次數名列前茅，并且是深圳市華禹高科技有限公司軟件人員的入門培訓軟件。
該系統是一個完整的系統，稍加修改就可用于多種應用，本店技術人員已經成功將該系統用于多個項目開發。

消息機制，系統節拍和軟件定時器是本系統的特色，觸摸功能可以非常完美的在這個平臺上應用。

整套評估板，實物提供：

1，單片機板
2，彩色液晶屏模塊，帶觸摸
3，USB線

提供以下文檔資料：
0. 說明文檔
1. 單片機主板器件資料
2. LCM模塊器件資料
3. 單片機主板原理圖、PCB
4. LCM轉接板原理圖、PCB
5. 全套單片機程序、觸摸功能部分的講解錄像
6. STC單片機下載工具
7. 串口驅動
8. 圖像處理工具LCM Tool
9. 圖片示例

將上面的地址直接輸?shù)絀E地址欄，回車即可下載，不要使用迅雷、快車之類的下載工具。
常見問題及答復，請查閱“學者之家”論壇的“DIY開發板”版塊相關帖子：
http://www.study-bbs.com/index.asp?boardid=48
技術支持也在這個論壇，大家有問題歡迎直接在該論壇發貼，我們會盡快回復。

附：《說明文檔》目錄：

目錄 2
一. 功能演示 3
1. 系統組成 3
2. 顏色的顯示 4
3. 圖片的顯示 5
4. 觸摸屏功能 7
二. 資料包各部分說明 8
0. 說明文檔 8
1. 單片機主板器件資料 8
2. LCM模塊器件資料 8
3. 單片機主板 8
4. LCM轉接板 9
5. 全套單片機程序 9
6. STC單片機下載工具 9
7. 串口驅動 11
8. 圖像處理軟件LCM Tool 11
9. 圖片示例 13
三. MS3代碼閱讀指南 14

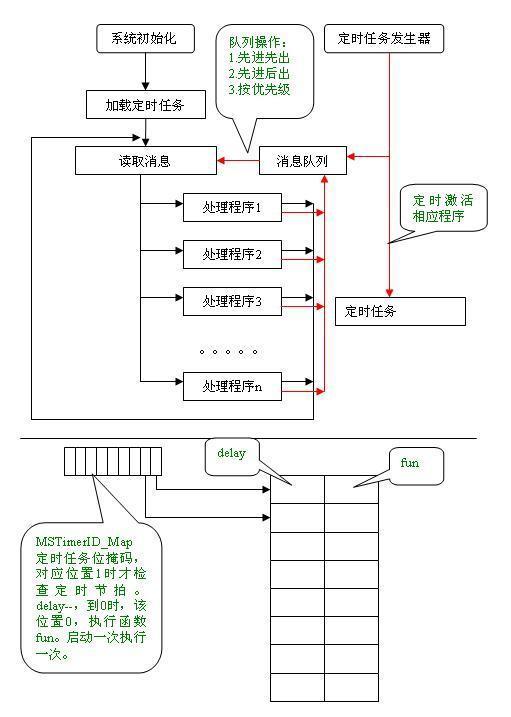

1. MS 單片機系統圖解 14
2. Main函數 15
3. 消息機制 15
4. 定時器（系統節拍） 16
5. 軟件虛擬定時器MSTimer 16
6. 按鍵檢測 17
7. LCD調試指南 18
8. 觸摸屏調試指南（不帶觸摸屏的可略過這部分） 21
9. 串口數據下載 23
10. NandFlash 23
四. LCM顯示字符的說明 23

以下是我們demo程序?qū)嵨锱臄z，沒有一點處理，由于相機是普通數碼相機，有色差、拍攝技術也一般，實際的LCD顏色更加鮮艷，也沒有條紋。

以下是觸摸屏的效果照片，全部實物拍攝，沒有一點處理過。程序可以進一步軟件優化，使線條更流暢。
